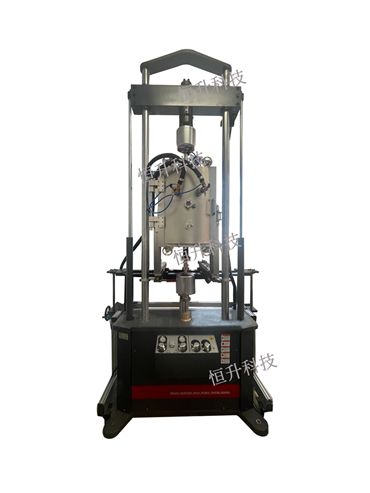

GWPL-1200A/B系列高温方型炉

GWPL-1200A/B series high-temperaure square furnace

（含真空2000℃、1800℃、1600℃）

◆简述

本系统用于难熔合金属、陶瓷等材料在600~2500℃温度范围内、高真空条件下进行高温力学性能检测。包括短时拉伸、疲劳试验、低周循环、持久蠕变等试验。

配置相应的试验夹具也可进行压缩、三点弯曲、短梁剪切、双缺口剪切等试验。并测量试验过程中材料变形。

◆系统组成

该系统由：真空室、高温炉加热系统、测温元件及自动切换系统、温度-真空度测量控制系统、高温试验夹具、变形测量系统、真空机组、恒温水冷机组，电气控制系统、试验机及常温附件等构成。

◆技术性能及规格

◆主要性能特点

  1、真空室: 采用前开门、双层水冷结构。由耐高温非磁性不锈钢制成，表面经钝化处理。

  2、真空室分为上、下两腔，上腔为高温试验腔、下腔为变形测量腔，分别配有观测孔。变形测量腔内安装一只热电偶，用于检测腔内温度。

  3、真空机组构成：（德国进口）机械泵+分子泵。分子泵采用磁悬浮支撑结构，转速≥37000r/min，可满足高温试验稳态真空度≤5×10^-3Pa高真空环境要求。

          【也可选用国产分子泵，高温稳态真空度≤5×10^-2Pa】

  4、电炉发热元件为两组弧形难熔金属发热体，可获得长的均热区，并使试样受热均匀。

5、采用多层隔热屏式绝热方式，有效防止热辐射。

6、光电比色计位于真空室侧后方，与真空室相对位置固定，可防止人为碰撞发生移动。

   7、测控温：采用热电偶及光电比色计两套系统复合测控，并配有自动切换系统，采用气动推送，进出平稳，定位准确。采用特殊密封结构，热电偶进出高温区不影响真空度。

8、根据使用温度选择C-C复合材料、W合金、Mo合金材料制作高温试验夹具。

9、采用进口位移传感器，可稳定工作于200℃下。

10、中央控制系统采用嵌入式一体化触摸屏HMI，可动态显示参数及曲线，并可将所有组成部分全部纳入该系统管理。

11、温度控制测量系统预留PC通讯接口，可选配计算机软件，具有数据采集、文档存储、参数设定、检索分析等功能，并可设定程序自动化操作。

12、按需定制材料试验机；定制拉伸、压缩、弯曲等试验夹具及变形测量系统。

13、安全装置：具有断水、断电且断水、压力异常、超温保护、欠气压保护、过载保护、过流保护、相序保护、熔断器、超温报警等功能。

14、试验机可根据使用要求配置于电子万能试验机、蠕变持久试验机或动态疲劳试验机
